Bobina di TESLA con doppio primario

fig.1
fig.1

E' molto simile alla " Mini bobina di TESLA SSTC di cui ho già parlato.

La differenza consiste nel fatto che:

  1. Vengono utilizzati due transistori TIP31C collegati a due primari (fig.1) ;
  2. l'alimentazione è a 26V;
  3. le induttanze del primario sono pari a 5,5 μH ciascuna e quella del secondario è pari a circa 890 μH.
fig.2
fig.2

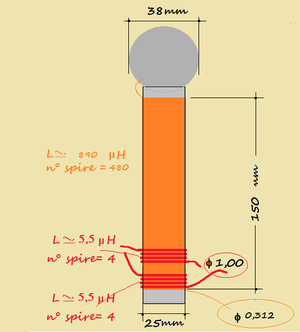

Le dimensioni della bobina a doppio primario sono riportate in fig.2.

Ho realizzato l'alimentatore seguendo lo schema riportato nel punto in cui ho parlato di stabilizzatori di tensione ; Ho utilizzato un alimentatore toroidale con due secondari: uno da 6 V AC  e l'altro da 26 V AC ; da quest'ultimo  ho poi ricavato una continua stabilizzata da 26V DC utilizzando il transistore LM317.
