Ho realizzato questo strumento per poter alimentare radio a valvole con tensioni anodiche agirantesi sui 200V, tensioni alternate di filamento di 6,3 V oppure tensioni continue di filamento variabili fra i 2 ed i 7 V.

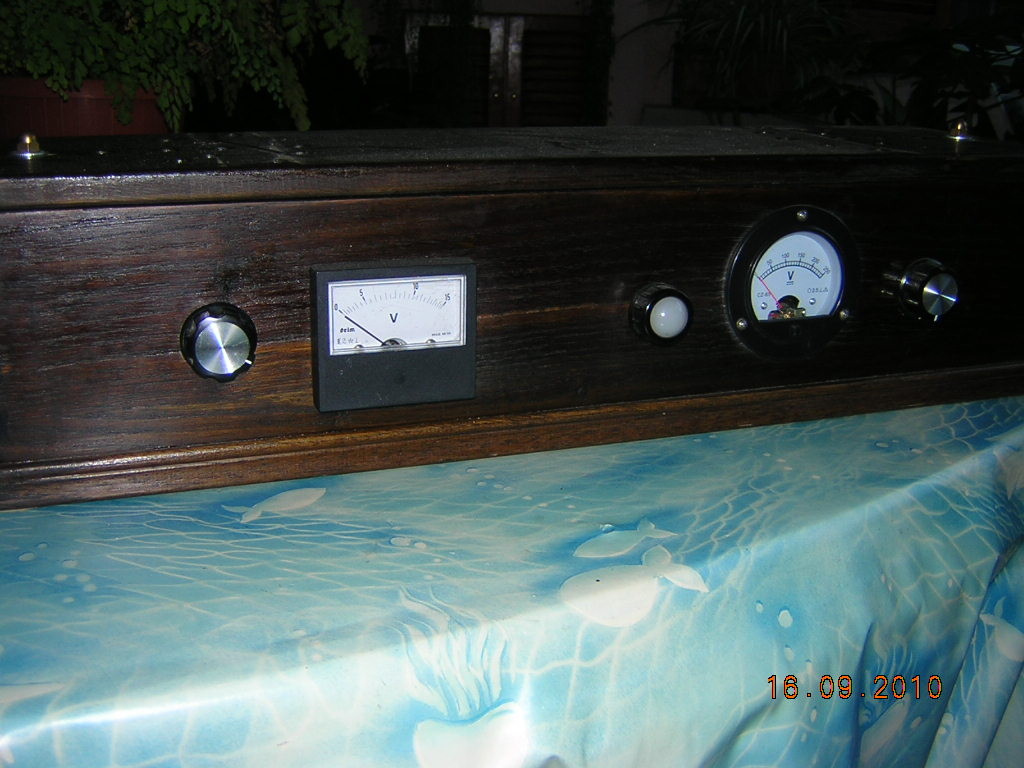

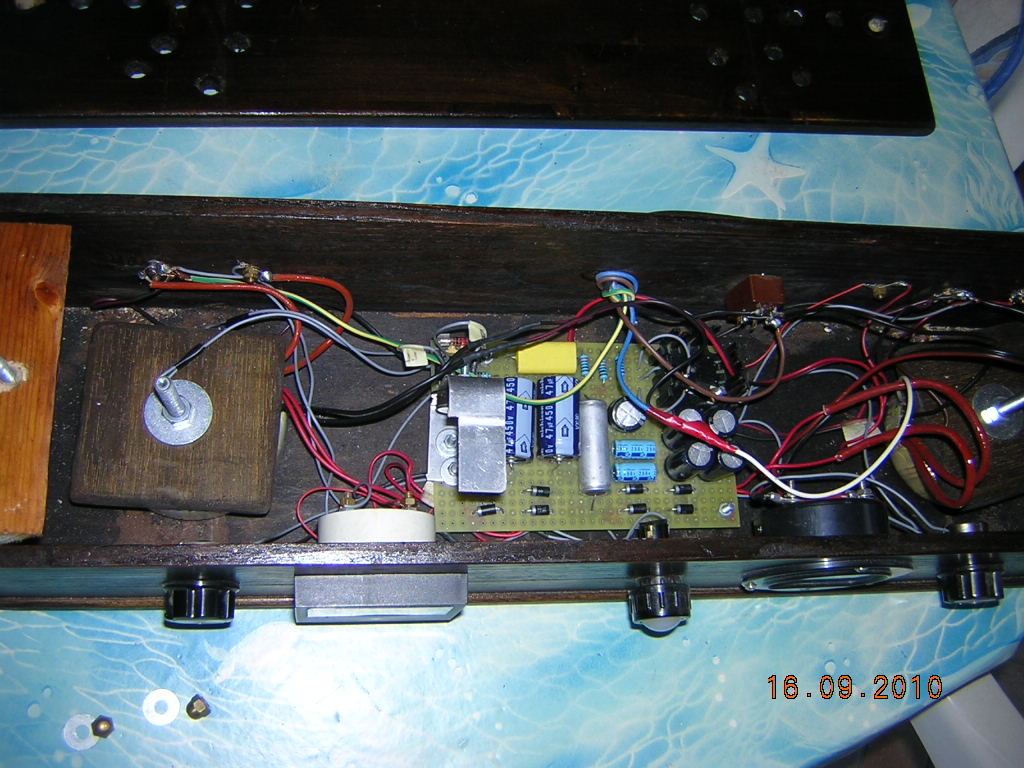

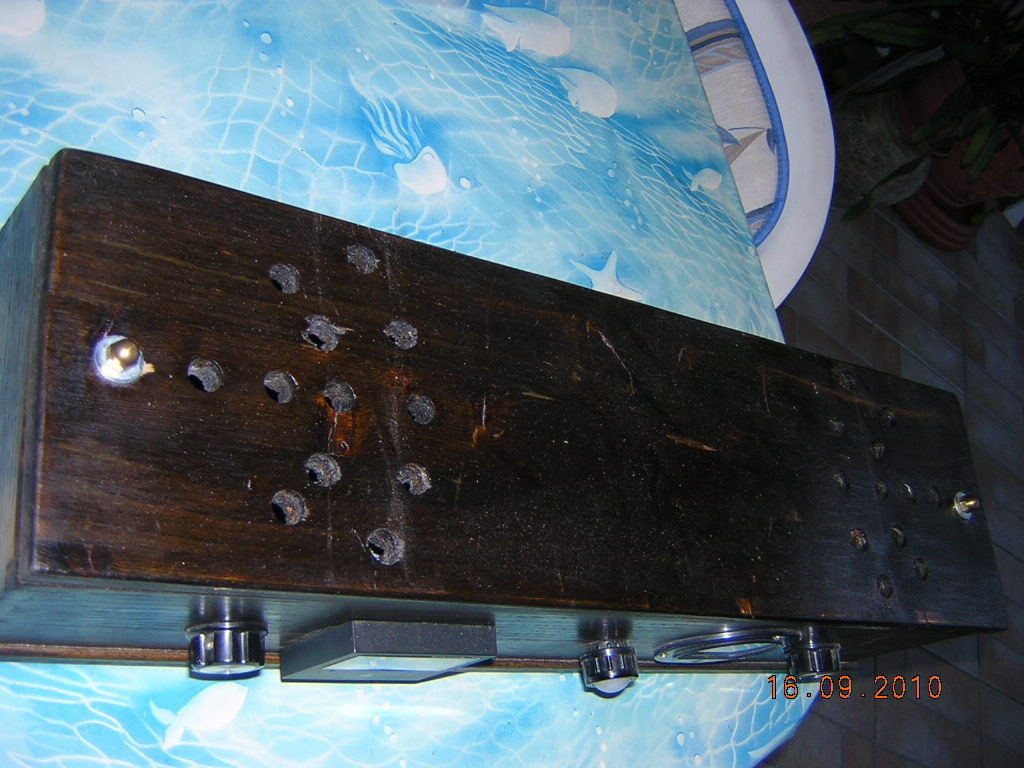

Il mobiletto (fig.1) è stato realizzato adattando un vecchio contenitore in legno che stavo per gettare nella spazzatura.

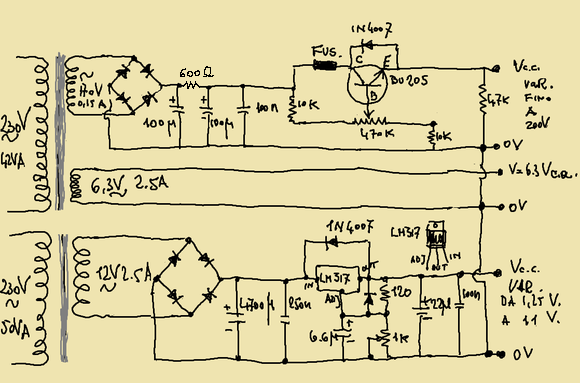

In fig.2 è rappresentato lo schema dell'alimentatore.

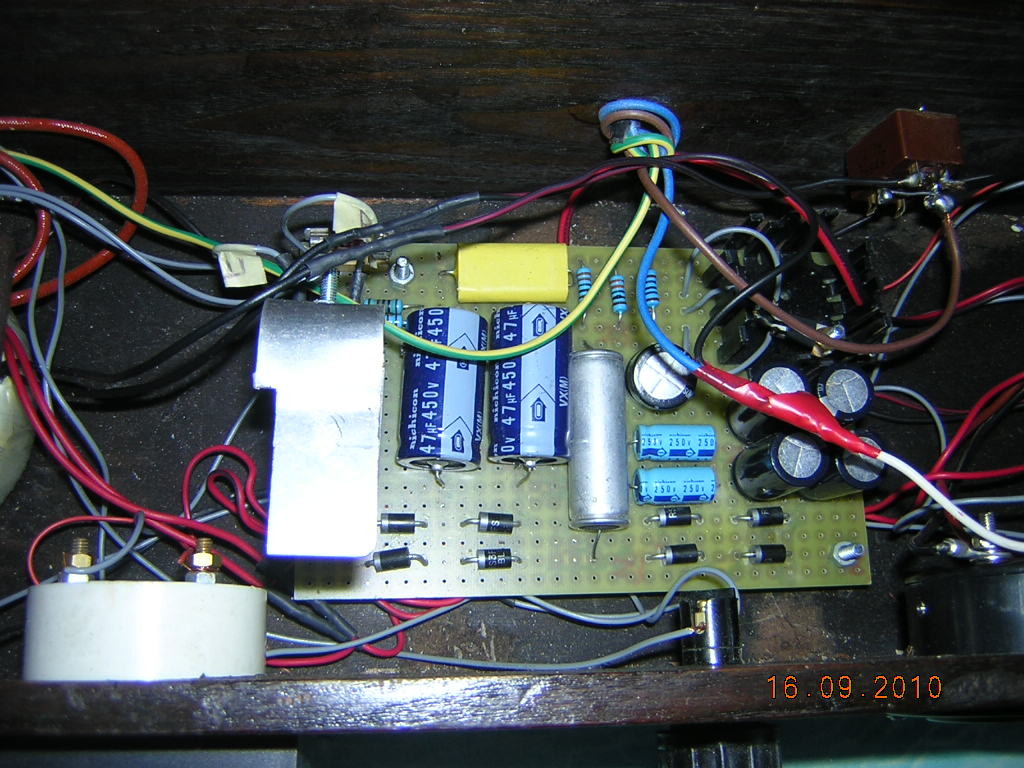

Per la sua realizzazione sono stati utilizzati due trasformatori toroidali.
Il primo con primario a 230 V e due secondari; uno da 170 V-150 mA,utilizzato per ottenere l'alta tensione continua variabile fra 70 e 210 V e l'altro,da 6,3-2A .
Il secondo con primario da 230 V ed un secondario da 12 V 2A utilizzato per ottenere una tensione continua variabile fra 2 e 7V.
